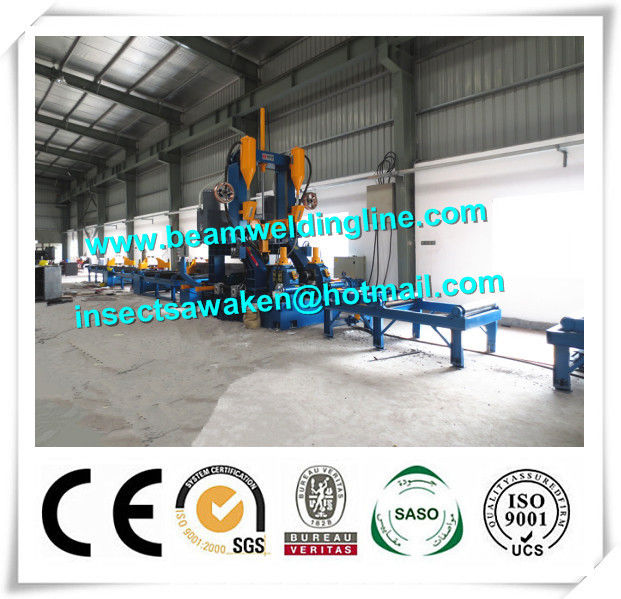

Otomatik H Işın Montaj Makinesi, H Işın Doğrultma Makinesi CE / ISO
Vurgulamak | s eni montaj makinesi,submerged arc welding equipment |
---|
Otomatik H Işın Montaj Makinesi, H Işın Doğrultma Makinesi CE / ISO
1. Ana yapı ve çalışma prensibi
Ekipman ağırlıklı olarak, giriş konveyör rulo ve merkez hizalama cihazı, çıkış konveyör rulo, ana makine, hidrolik sistem, elektrik kontrol kutusu vb Ana makine oluşur sol, sağ sütun, flanş ve web sıkıştırma cihazı, portal yapısı, üst sıkıştırma Cihaz, ağ yardımcısı sıkıştırma cihazı, pres tekeri cihazı, sağ ve sol kaynak torcu cihazı, akı geri kazanım sistemi, doğrultma ünitesi vs.
Flanşların ve ağların montajı ve konumlandırılması iki bölümden sağlanmalıdır: önce giriş konveyör rulosundaki otomatik merkez hizalama cihazı, flanş, ağın ayrı olarak ön ayar pozisyonuna getirilir. Montaja ihtiyaç duyan flanş ve ağ, ayrı ayrı taşınırsa, ana makine konumlandırma bloğuna ulaşır ve ana makinedeki her konumlandırma sıkıştırma düzeneği ağ ve flanş üzerinde sıkıştırılacaktır.
Ana makina köprücük yapısında, ana aktarma silindirine aynı dikey yüz üzerinde baskı silindiri bulunan presleme ve sıkıştırma tertibatı bulunmaktadır. Presleme silindiri aşağıya doğru bastırdığında, flanş üzerinde sıkıca temas edecek şekilde dokumanın alt kenarını oluşturun. Baskı makarasının ön kenarında ve flanşın alt ucu altındaysa, flanş ve ağın kaynak yerinde birbirine sıkıca temas etmesini sağlamak için flanş düz değilse yukarı doğru bastırma bir bloğu vardır, o zaman Montaj makinesinin kaynağını sıkıca temas ettirmek için flanşı kaldırmak için yukarı doğru bastırma bloğuna başlayabilir. Ardından ana makine iletim cihazından başlayın, daha sonra ana motor, iş parçasının hareketini gerçekleştirmek için ana transmisyon silindirini sikloid tekerlek dişli kutusu ve üniversal bağlantı ünitesinin çalışması vasıtasıyla döndürülecek ve kaynak torcu cihazının işleyişinde işbirliği yapacaktır. Kutu yapısı üzerinde iki tarafta ve kaynaktan sonra ışın üzerinde montaj, kaynak ve doğrultma işlemlerini tamamlamak için doğrultma ünitesinin ana makinenin önünde çalışması ile birlikte. Frekans dönüştürme aygıtı üzerinde ayar yapmak, iş parçasının değişken hız hareketini gerçekleştirebilir.
2. Ana teknik
Yok hayır. | Öğe | Şartname |
1 | Web yüksekliği | 200-1800mm |
2 | Web kalınlığı | 6-30 mm |
3 | Flanş genişliği | 200-1000 mm |
4 | Flanş kalınlığı | 6-40 mm |
5 | H kiriş uzunluğu | 4000-15000mm |
6 | Çalışma hızı | 200-1000 mm / dak |
7 | Konveyör rulo | Toplam 24000mm |
8 | Merkez hizalama yöntemi | Hidrolik + mekanik |
9 | Kaynak tipi | Enine fileto kaynağı |
10 | Mekanik güç | 14.5KW (Kaynak güç kaynağı dahil değil) |
11 | Hız kontrolü | AC invertör kontrolü |
