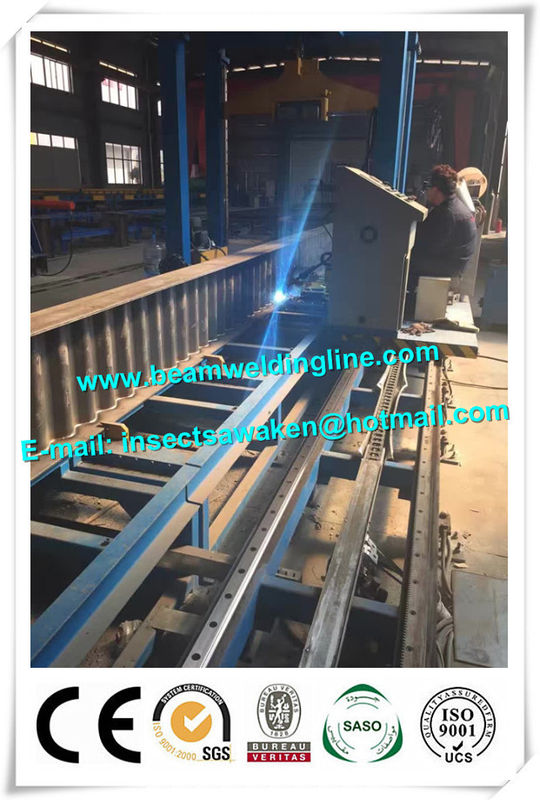

H kiriş üretim hattı için oluklu örgü montajı, H kirişli makarna kaynak makinesi

Bu, H kirişini bir araya toplayıp kaynak yapmak için kullanılan özel bir hattır. Normal dikey çizgi ile karşılaştırıldığında, daha yüksek verimlilik ve daha az şekil değiştirme avantajı vardır ve hafif H kirişleri üretmek için uygundur. Hat, uç montaj makinesi, ön kaynak makinesi, devirme makinesi, arka kaynak makinesi ve bunların taşıma silindirinden oluşur. Bu hat, H kiriş montajı, kaynak, devrilmeyi ve iletimi sağlayabilir.

● Bir araya getirildiğinde, sadece H kiriş ucunun nokta kaynağına ihtiyaç duyulur, daha sonra kaynak işlemine girebilir, kaynak makinesi üç plakayı yeniden konumlandırır, böylece montaj hızı artar.

● İş parçası yatay olarak yerleştirilir (ağ yatay ve flanş dikeydir) ve kaynak sırasında ışın hareket eder ve kaynak ısısının neden olduğu deformasyonu azaltmak için iki dikişi aynı anda kaynatabilmektedir.

● Makine, tek ark ikiz tel kaynak modu kullanan Lincoln DC-1000 kaynakçılarla donatılmıştır, tel çapı 1.6 mm'dir ve kaynak hızı 1200 mm / m'ye kadar çıkabilir, kaynak dikişleri iyi oluşturulmuş ve güzel görünüyor.

● Bu hat daha geleneksel olanlardan daha otomatiktir, bu nedenle emek yoğunluğunu azaltabilir ve operatörü 4-5'e düşürebilir.

● Değişken kesit H kirişi ≤8 ° lik kaynak için uygundur.

2. Spesifikasyon

● Portal çerçevesinin yüksekliği (kiriş ile zemin arasındaki mesafe): 1.2m

● Meşale kaldırma darbesi (Yukarı Aşağı): 200mm

● Torch uzunlamasına seyahat: 700mm

● Gantry frame travel motor gücü: 0.75KW × 2

● Portal mekanizması kaynak hızı: 250-1200mm / dk

● Hızlı dönüş hızı: 2880mm / dak

● Portal çerçevesi Kılavuz ray merkezi mesafesi: 3 m (kullanıcı hazırlama)

● Kılavuz ray uzunluğu: Özelleştirilmiş

● Kirişli cam tablası yüksekliği: 150-800mm
