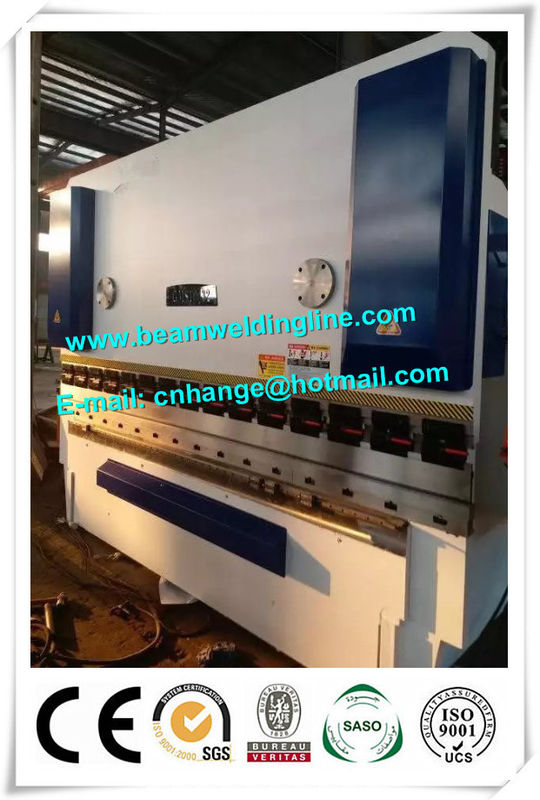

WC67Y-100Tx2500 NC Hidrolik Pres Fren, Plaka için Hidrolik Bükme Makinası
Çelik sac malzeme | Q235A | Denetleyici | E21 |
---|---|---|---|
Çelik sac gücü | 450N.M | Mühürler halka | Valqua, Japonya |
Kalıp Malzemesi | T8 | elektrik parçaları | Schneider veya Siemens |
Vurgulamak | cnc hidrolik kesme makinesi,sac bükme makinesi |
1. Teknik parametreler
model | Birimler | WC67Y-100T / 2500 | |
Maksimum bükme kalınlığı | aa | 6 | |
Bükülmüş çelik sac gücü | N / mm 2 | 450 | |
Nominal basınç | kN | 1000 | |
Worktable uzunluğu | aa | 2500 | |
Dikmeler arasındaki mesafe | aa | 2005 | |
Boğaz derinliği | aa | 400 | |
Ram inme | aa | 120 | |
Maksimum açılış yüksekliği | aa | 385 | |
Dişli pompası | model | / | CP0-20-p-10R |
Akış | L / dk | 20 | |
Basınç | MPa | 31.5 | |
Ram hızı | yüksüz | mm / s | 60 |
İş | mm / s | 8 | |
Dönüş | mm / s | 70 | |
Hidrolik sistemin çalışma basıncı | mpa | 26 | |
Ana motor gücü | KW | 7.5 | |
Net ağırlık | kilogram | 5800 | |
Ortalama boyut | aa | * 1480 * 2200 2600 |
2. De vice yapısı ve karakteri
● Ram parçası
Hidrolik tahrik WC67Y-100/2500 E21 NC pres fren makinesi, ram parçası, silindir, silindir ve mekanik blok ince ayar yapısından oluşur. Çerçeveye sabitlenen sol ve sağ silindirler, hidrolik sistem tahrik pistonu ramı yukarı ve aşağı hareket ettirir.
● Worktable parçası
Düğme ön tarafındaki çalışma tablasını kontrol eder, motor geri vites göstergesi ileri ve geri hareket eder ve sayısal olarak hareketi gösterir, ön ve arka pozisyonu sınırlamak için hareket anahtarları. Kullanması çok kolay.
● Arka ölçü parçası
Geri göstergesi, motor şanzımanı benimser, iki yüksek hassasiyetli bilyalı vidayı senkronize hareket ettirerek tahrik eder, kontrol sistemi gereksinim değerini gösterir.
● Senkron sistem
Bu cihazın senkron sistemi torsiyon aksiyel, salıncak kolu oluşur. Yapısı basittir, kabiliyetli ve güvenilirdir, yüksek senkron doğruluğuyla, motor dişli kutusunun mekanik blok hızını ayarladıktan sonra, kontrol sistemi değeri gösterir.
● İletim sistemi
Yüksek hassasiyetli vidalı ve kılavuz raylı, yüksek hassasiyetli tekrar konumlandırma, hızlı hızlı ve uzun ömürlü benimser.
