DX Serisi H Beam Uç Yüz Freze Makinesi / Yüzey Freze Makinesi 1200X1500 Mm
Vurgulamak | CNC freze,Kaynaklı H ışın hattı |
---|
1. Yapı prensibi
Model DX1215 uç yüzü freze makinesi, makine gövdesi, sürgülü masa, stand sütunu, kaldırma tablosu, yatay besleme mekanizması, kaldırma mekanizması, elektrik kontrol sistemi vb.
Hidrolik çalışma masası iki çalışma masası, iki konumlandırma koltuğu, iki bastırma koltuğu ve bir hidrolik istasyondan oluşur.
Makine gövdesi kaynak yapısında, tavlama işleminde. Yüksek yoğunluklu, küçük deformasyon karakteristiğine sahiptir. Makine gövde rayı, biri büyük kapasiteli dikdörtgen bir raydır ve bir tanesi yüksek hassasiyete sahip V tipi bir raydır. Kızak, iyi aşınma direncine sahip çelik striktürü dökmektedir. Kızak rayı ve makine gövdesi rayları, taşlamadan sonra iyi bir işbirliği hassasiyetine sahiptir.
2. Teknik veriler
● Çalışma boyutu: 1200 * 1500mm
● Freze kafası ana eksen dönme hızı: 80-400r / dak
● Ana milin uzatma uzunluğu: 80mm
● Kesici çapı: φ125mm
● Freze motor gücü: 5.5kw
● Yatay besleme hızı: 54,8-548 mm / dak
● Yatay hızlı dönüş hızı: 822 mm / dak
● Yatay besleme motor gücü: 3kw / 4kw (çift hızlı)
● Dikey besleme hızı: 53-530mm / dak
● Hızlı kaldırma hızı: 530mm / dak
● Dikey besleme motor gücü: 1.5kw
3. Performans
● Makine esas olarak cephe, yükseklik sütunu, çalışma tezgahı, yatak, mekanik besleme ünitesi, elektrik kontrol sistemi, ray koruma ünitesi ve freze takımlarından oluşur.
● Yatak kaynak yaptıktan sonra tavlanmış kaynak yapısına sahiptir, hafif, yüksek yoğunluklu, az deformasyona, makul yapıya ve iyi teknolojiye sahiptir.
● Faktör TX-32A tipi, makul yapıya sahip, güvenilir performans, geniş hız aralığı, iyi sertlik, düşük gürültü, yüksek verimlilik ve rahat çalışma
● Tezgâh şekillendirilerek şekillendirilir, yatağı olan sürgülü çiftin oluşturduğu raylar, bir tanesi dikdörtgen kesit, diğeri V-bölümü, büyük yükleme kapasitesi ve yüksek yönlendirme hassasiyeti ile iyi yağlama koşullarına sahip, çalışma masası konik dişli-vida somunu ile mekanik iletim sistemi ile sürülen, hızlı-FOR, hızlı hareket, iş-FOR ve hızlı geri çekilme hareketleri ile, çalışma tezgahı, çalışma tezgahı, sıfırlama ve yükselebilir çalışma tezgahı, çalışma döngüsü altında yükselen çalışma tezgahı üzerine monte edilir worktable mekanik iletim sistemi ve elektrik kontrol sistemi ile gerçekleştirilir ve elle kontrol edilebilir
● Ray koruyuculuğu iyi sızdırmazlık, iyi radyasyon ve uzun ömürlüdür, büzülme yapısına sahiptir, sabit koruma kaputunda, rayın yağlanması ve temizliğinin gözlenebildiği bir peep-deliği vardır, ray üzerine yağ uygulanabilir, deliği kapatmak için bir mini kapak plakası kullanılır
● Mekanik iletim sistemi:
a. yatay yön: worktable to-ve-fro hareketi, besleme kutusu, konik kurşun vida çift ve dirsek, dikey aracılığıyla şaft ile gerçekleştirilir
b. yön: şanzıman kurşun-vida iletim çift aracılığıyla, şanzıman şaft ile şaft yükseltilmiş
● Bu makinede kullanılan yüzeyler standart yüzey kaplamadır, sert başlı bıçak sert metal alaşıma dönüşebilir.
● İş parçasını sıkıştırmak ve yerleştirmek için, bu makine 2 parçalı iş parçası kelepçeli (hidrolik çalışma tezgahı)
4. Tedarik aralığı ve bileşenleri
● Yükseklik sütunu: 1 set (TX32 facer, yükseltilmiş taşıyıcı, kaldırma kolonu, karşı ağırlık, kaldırma ünitesi dahil)
● Torna yatağı takımı: 1 takım (sürgü masası, makine yatağı, besleme motoru redüktörü, besleme kablosu-dahil)
● Elektrik sistemi: 1 set (kontrol kutusu, çalışma paneli, AC inverter vb. Dahil)
● Freze yüzeyi: 1 set (φ125 standart yüzey elemanı, bıçak dahil)
● Makine ile aksesuarlar: 1 takım (çekme çubuğu, kesici takımlar, freze değişim dişlisi dahil)
● İş parçası kelepçesi: 2 set (yağ silindiri, çalışma tablası rafı, yağ silindiri tabanı dahil)
● Hidrolik pompa istasyonu: 1 set
● Makine ile yedek parça: 1 takım (2 adet sigorta dahil, 2 adet düğme)
5. Teknik doküman
● Kullanım kılavuzu (elektrik prensibi çizimi, hidrolik prensip çizimi ve temel çizimi vb.)
● Paketleme listesi
● Freze kafası kullanım kılavuzu
● Hidrolik istasyon kullanım kılavuzu
6. alıcı tarafından hazırlanan parçalar
● Vakıf (şema kağıdı satıcı tarafından sağlanacaktır)
● Temel cıvata ve genleşme cıvatası

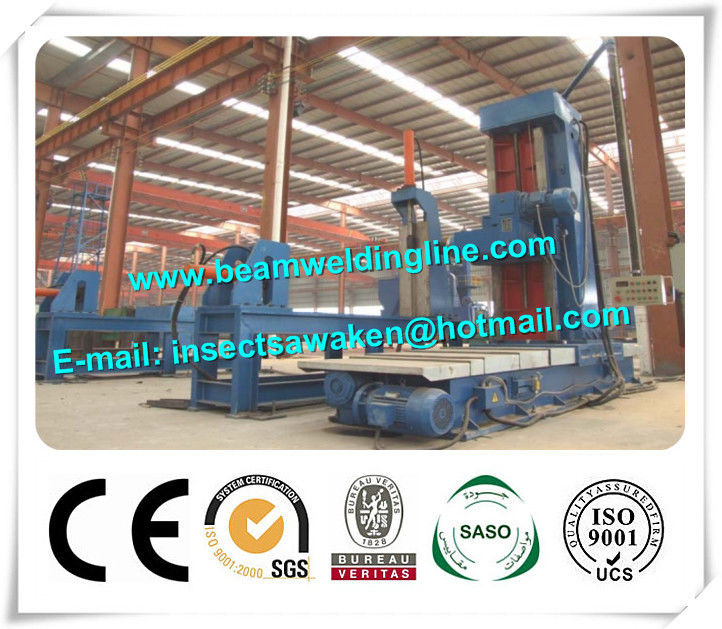

H kiriş son yüzü freze makinesi - Yapısı gösteren
