Ürün Detayları
Menşe yeri: CHIA
Marka adı: FRIENDSHIP MACHINERY
Sertifika: CE, ISO
Model numarası: WC67Y
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Ambalaj bilgileri: Standart pakcing
Teslim süresi: 30 iş günü
Yetenek temini: Ayda 5-10 setleri
NC sistemi: |
E21 |
Blade Malzeme: |
T8 |
Ana motor: |
Jiangsu Hengli |
Ana elektrik bileşenleri: |
Siemens veya Schneider |
Mühürler: |
Valqua, Japonya |
Hidrolik Pompa: |
Yüksek teknoloji |
NC sistemi: |
E21 |
Blade Malzeme: |
T8 |
Ana motor: |
Jiangsu Hengli |
Ana elektrik bileşenleri: |
Siemens veya Schneider |
Mühürler: |
Valqua, Japonya |
Hidrolik Pompa: |
Yüksek teknoloji |

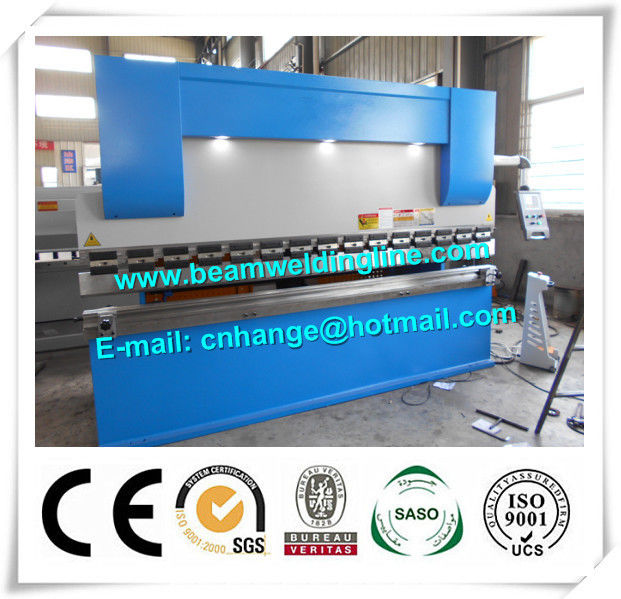

Çelik Levha Kullanılan NC Hidrolik Pres Fren ve Bükme Makinesi 80T
WC67Y- 80T / 25 00 Hidrolik Pres Fren Makinası
1. Teknik parametreler
| model | Birimler | WC67Y-80T / 2500 | |
| Maksimum bükme kalınlığı | aa | 5 | |
| Bükülmüş çelik sac gücü | N / mm 2 | 450 | |
| Nominal basınç | kN | 800 | |
| Worktable uzunluğu | aa | 2500 | |
| Dikmeler arasındaki mesafe | aa | 2020 | |
| Boğaz derinliği | aa | 320 | |
| Ram inme | aa | 120 | |
| Çalışma tezgahı ve ram arasında maksimum açılma yüksekliği | aa | 380 | |
| Dişli pompası | model | / | CP0-16-p-10R |
| Akış | L / dk | 16 | |
| Basınç | mpa | 31.5 | |
| Ram hızı | yüksüz | mm / s | 60 |
| İş | mm / s | 8 | |
| Dönüş | mm / s | 70 | |
| Hidrolik sistemin çalışma basıncı | mpa | 26 | |
| Ana motor gücü | kW | 7.5 | |
3. cihazın ana yapısı
● Senkron sistem
Bu cihazın senkron sistemi torsiyon aksiyel, salıncak kolu oluşur. Yapısı basittir, kabiliyetli ve güvenilirdir, yüksek senkron doğruluğuyla, motor dişli kutusunun mekanik blok hızını ayarladıktan sonra, kontrol sistemi değeri gösterir.
● İletim sistemi
Yüksek hassasiyetli vidalı ve kılavuz raylı, yüksek hassasiyetli tekrar konumlandırma, hızlı hızlı ve uzun ömürlü benimser.
● Kalıp
Normal olarak, kesit biçimindeki kısa kalıplar, yüksek hassasiyet, ince değiştirilebilirlik ve sökme ve montaj için kolaylık ile istenen uzunluk için ekleme yapmak için kullanılır. Özellikle, üst kalıba bağlantı kısmı, kompansasyon olarak, iş parçalarının iş hassasiyetini tam uzunlukta arttırabilen kama şeklinde düzenleyici birimle donatılmıştır. Alt kalıplar, operatörlerin uygun şekilde seçim yapabilmeleri için farklı V-oluklarda işlenir ve alt kalıp ayakta duran yapı ile donatılır, sadece kaldırma silindiri zincirini sürgülü kaldırma kulağına ve alt kalıp kaldırma kulağına, gevşek üst kalıba yükseltmek için Daha sonra alt kalıbı döndürmek için kaydırıcıyı, daha sonra V-oluklarının konum yüzeyini seçin.
ELEKTRİK SİSTEMİ
NC SİSTEMİ: E21
