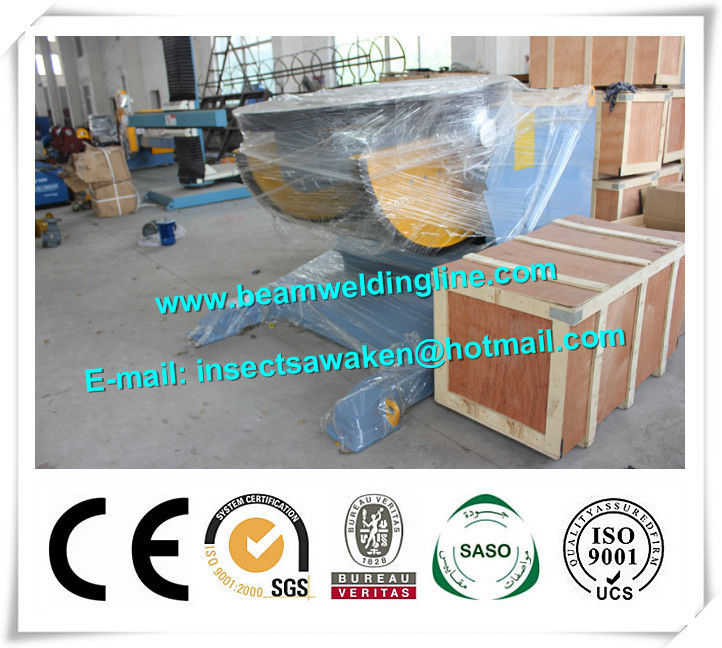

Döner Kaynaklı Pozisyonlandırıcı ve Kaynaklı Döner Tabla / Otomatik Kaynak Manipülatörü

Döner Kaynaklı Pozisyonlandırıcı ve Kaynaklı Döner Tabla / Otomatik Kaynak Manipülatörü

1. Teknik veriler

● Maksimum yükleme kapasitesi: 6000kg
● Çalışma masasının dönüş hızı: 0.05-0.5rpm
● Çalışma masası dönüş gücü: 2,2kw
● Çalışma tezgahı çapı: Φ1500mm
● Çalışma tezgahı devirme açısı: 0-120 °
● Çalışma tezgahı devirme hızı: 0,14 rpm
● Çalışma masası eğme gücü: 3kw
● Maksimum merkezli eksantrisite mesafesi: 200 mm
● Maksimum ağırlık merkezi yüksekliği: 300 mm
● 90 ° eğimken maksimum dönme çapı: Φ2500 mm
● Boyutlar L * G * H: 2200 * 1500 * 1450 mm
● Ağırlık: 3.7 ton

Yapı gösteriliyor Bu makine, araştırılmış ve yerli ve yabancı advanced positioner ekipman emici üretilen bizim gelişmiş kaynak positioner ekipman bir türüdür. Çalışma masası, motorla, hassas ve güvenilir yerleştirme ile eğilebilir. İş parçasını kaynak için mükemmel bir konumda yapar. Çalışma masası AC frekans dönüştürme hızını benimser, bu nedenle değişken hızlı ve yüksek hassasiyetli geniş aralıkta, hızla kaynak yapar. Buna göre bu cihaz, kompakt yapı, küçük kübaj, güzel şekil, hafif, kullanışlı ve benzeri avantajlara sahiptir. Makine, her türlü otomatik kaynak veya elle kaynak yapabilir, kaynak kalitesini artırabilir, kaynak emeğini azaltabilir ve verimliliği artırabilir.

2. Yapı karakteristikleri

● Konumlayıcı ana makine, makine çerçevesi, eğme hareketi, dönüş hareketi, iletken elektrik aygıtı ve kontrol kutusu,

● Makine gövdesi bir gövdeye çelik levha ve kirişli çelik kaynağı uygular, ekipmanın temelidir, tüm kaynak dikiş talebi yoğunluk sınıfı ile uyumludur.

● Eğme hareketinin organizasyonu, solucanı sürmek için motoru seçmek ve eğme gövdesi üzerine sabitlenen sonsuz tekerleği sürmektir, tüm eğilme çerçevesi hareketini gerçekleştirmek için sonsuz dişli vasıtasıyla etki eder.

● Çalışma masası, 0-120 derece arasında herhangi bir konumda eğilebilir veya durabilir. Frenleme fonksiyonlu sürüş motoru, eğme açısı yüksek nokta pozisyonunda limit anahtarı vardır. Solucan ve sonsuz dişli kutusu şanzımanı kendi kendine kilitleme mekanizmasına sahiptir, bu nedenle çalışma masası, anma yükü altında kendiliğinden eğilmeyecektir

● Dönme organizasyonu eğilebilir gövdededir, çalışma masası sonsuza kadar kendi düzleminde dönebilir, FWD, REV gibi işlevler kontrol panosundaki kontrol anahtarı ile gerçekleştirilebilir. Çalışma masasının dönüşünün iletilmesi: AC motor - sonsuz redüktör - çalışma masası vb. Hareketi bu dişli vasıtasıyla aktarılır ve kaynak işleri yapılır. Motor, frekans dönüştürme hızı kontrolünü uygular.

● Dikkat: solucan ve sonsuz dişli çark ünitesi kendi kendine kilitleme mekanizmasına sahiptir, çalışma tezgahı eğilir, eksantrisite mesafesi belirtilen aralıktan daha fazla olmazsa yoksa kendi kendine çalışan bir çalışma masası ortaya çıkar.

● İletken elektrik aygıtı karbon çubuk ve rotor da dahil olmak üzere alttaki çalışma masasına sabitlenir ve yumuşak kablo, ortada iletken olması için tabanın ucuna bağlanır. İletken cihaz güvenli ve elektrik akımı 1000A'ya erişebilir.

● Elektrik kumanda sistemi kontrol paneli ve uzaktan kumandadan oluşur. Kısmen boş alan çerçevesi kontrol panosu olarak alınır ve kurulum elemanları motoru AÇIK / KAPALI ve inverter kontrol eder. Bu sayede FWD, REV, TILT UP, TILT DOWN ve çalışma masasının dönüş hızı kontrol edilebilir.

Kutuyu ve paneli çalıştır Otomatik kaynak pozisyeri / kaynak pikap, boru yatay kaynak, boru uç kaynağı, aks, tepsi ve varil gibi otomatik kaynak veya manuel kaynakta kullanılabilir, basınçlı kaplar ekipman, metalurji, elektrik, kimya makine yaygın olarak kullanılabilir Sanayi vb.
