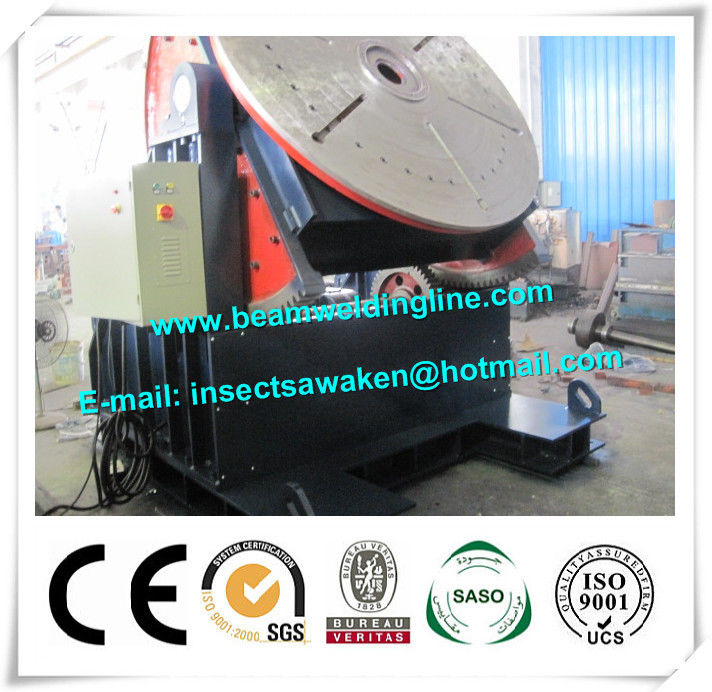

Otomatik Çelik Kaynak Masası Homemade Kaynak Döner Tablası, Yüksekliği Ayarlanabilir
Vurgulamak | Kaynak manipülatör,Kaynak Pozisyoner |
---|
Otomatik Çelik Kaynak Masası Homemade Kaynak Döner Tablası, Yüksekliği Ayarlanabilir
1. Ana tanıtım
Kaynak pozisyoner, aynı zamanda pozisyoner kaynağı, pozisyonlayıcı, kaynak masası, kaynak tornalama tablası, döner tornalama makinesi, kafa-kuyruk pozisyonlayıcı, kaynak tornalama masası, otomatik dönen kaynak masası, kaynak tornalama tablası, otomatik kaynak konumlayıcı, döner tabla, yüksekliği ayarlanabilen kaynak tornalama tablası olarak da adlandırılır. , Ayarlanabilir tornalama tablası, eğme kaynak pozisyeri, eğme dönen tabla, eğme kaynak tornalama tablası.
2. Ana Özellikler
● Otomatik eğme kaynaklı pozisyoner / Çelik kaynak tablası esas olarak çalışma tezgahı döner ünitesi ve devirme ünitesinden oluşur. Çalışma masası kaldırma, eğme ve döndürme ile çalışma masasına sabitlenmiş olan iş parçası kaynak ve montaj için ideal konuma getirilebilir.
● Otomatik eğilebilir kaynak pozisyeri / Çelik kaynak tablası serileri, yana eğilebilir tip, baştan kuyruk döner tip, baş ve kuyruk kaldırma döner tip, kafa ve kuyruk eğimli tip, çift döner tip pozisyoner bölme yapabilir. Pozisyoner, otomatik özel amaçlı kaynak merkezini gerçekleştirmek için kaynak kolonu ve bom ile çalışabilir. Robot çevre birimleri olarak otomatik kaynak gerçekleştirmek için robot ile de çalışabilir.
● Otomatik eğme kaynaklı pozisyoner / Çelik kaynak tablası 0-120 ° eğilebilir, VFD ile 360 ° döndürülebilir.
● Konumlayıcıları müşterinin iş parçasına ve kaynak prosedürüne göre tasarlayabilir ve özelleştirebiliriz.
3. Teknik Özellikler
Model | ZHBJ-12 | ZHBJ-30 | ZHBJ-50 | ZHBJ-100 | ZHBJ-150 | ZHBJ-200 |
Nominal yükleme | 1200kg | 3000kg | 5000kg | 10000kg | 15000kg | 20000kg |
Çalışma tezgahı çapı | Φ1200mm | Φ1400mm | Φ1500mm | Φ1800mm | Φ2000mm | Φ2200mm |
Dönme hızı | 0.11-1.1rpm | 0.11-1.1rpm | 0,09-0,9 dak. | 0.03-0.3 dev / dak | 0.03-0.3 dev / dak | 0.03-0.3 dev / dak |
Devir hızı | 0,4 dev / dak | 0.23 dev / dak | 0.2 dev / dak | 0.14 dev / dak | 0.14 dev / dak | 0.14 dev / dak |
Devrilme açısı | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° |
Dönen motor gücü | 0.75kw | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw |
Motor gücünün devrilmesi | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw | 7.5kw |
Maksimum eksantrisite mesafesi | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
Maksimum ağırlık merkezi mesafesi | 250mm | 300 mm | 300 mm | 400 mm | 500 mm | 600 mm |
Çalışma masası T yuvası miktarı | 6 | 6 | 6 | 6 | 6 | 6 |
4. Kullanılmış indystry
● Basınçlı kaplar
● Boru imalat sanayi
● Rüzgar enerjisi üretim
● Kimya ve yakıt depolama tankı imalatı
● Herhangi bir ağır silindir iş
Döndürme, geniş aralıktaki invertörü ve iyi bir istikrar ile iş parçasını kaynak için mükemmel bir konuma getirir. Çalışma masası, doğru ve güvenilir positon yapmak için motor tarafından eğilir. Herhangi bir kapasiteye sahip iyi kalite kaynak pikap, iş parçasını kaynak için mükemmel bir konuma getirir. Çalışma masası kabul eder AC frekans dönüştürme hızı, geniş aralık ve değişken hız ve gerekli konumda kaynak yapmak için yüksek hassasiyet. Kaynak pikap, kaynak kalitesini ve verimliliği geliştirir ve kaynak emeğini azaltır. |
