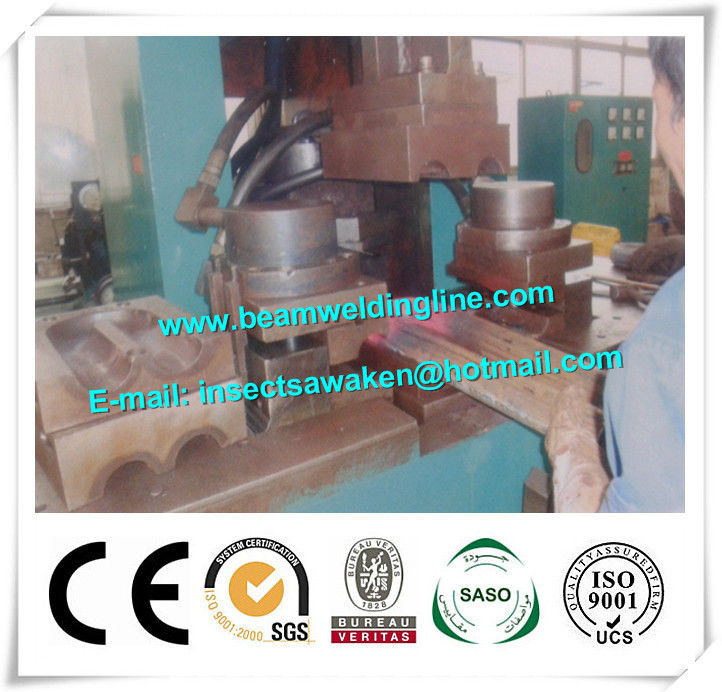

Kazan Boru İçin Küçük Tüp Sıkma Makinesi Membran Panel Kaynak Makinesi
Boyutlandırma tüp çapı | 32-76mm | Boyutlandırma tüp kalınlığı | 3-12.7mm |
---|---|---|---|
sıkmadan önce viraj yarıçapı | 1.5D | sıkma sonrası bükülme yarıçapı | 0.6-1.2D |
Vurgulamak | Boru boyutlandırma makinesi,çelik boru bükme makinesi |
Küçük boru kaynak makinesi kazan borusu için makine membran paneli boyutlandırma
1. model
● Bu cihaz sadece C türü olarak tasarlanmıştır ve hidrolik tahrik için 9 yağ Silindirler vardır.
● sıkmak ve aynı düzeyde küçük ısıtmalı dirsek kalibre için kullanılır. A nitelikli 180 ° dirsek Φ, 76 mm kalınlık = 12. 7 mm R = 1.5 D-ebilmek var olmak = R = 0,6 D için sıkmak ve teknik gereği elde.
2. teknik detay
● Boru çapı: D Φ32-Φ76mm =
● Boru kalınlığı: 3-12. 7 mm
● sıkma önce 180 ° dirsek bükme yarıçapı: R = 1.5 D
● sıkma sonra 180 ° dirsek bükme yarıçapı: R=(0.6-1.2) D
● yapılan kelepçe maksimum açık mesafe: L = 400 mm
● Sıkmak basınç: F = 45t
● Kalibrasyon basınç: F = 120t
● Hidrolik sistem basıncı: N = 16Mpa
● Pompa gücü: N = 18.5kw
3. teşkil
● C tipi kadro (Torna yatak), dokuz petrol silindir, hidrolik şanzıman var
● Kalibrasyon silindir maximum180t
● Geri basınç silindir
● Sol ve sağ mekanizması sıkmak
● Yukarı/aşağı slayt tarafından kalibre modu altında
● esas olarak PLC kontrol, denetim aynı paneli, kolay kullanım, düşük başarısızlık oranı Isıtma kullanır. Sensör sıkma mesafe sınamak için kullanın
4. verilen parçaları
No |
Adı |
Modeli |
Q'ty |
1 |
Ana makine |
ZZSRJZJ |
1 |
2 |
İndüksiyon Ocağı |
|
1 |
3 |
Su soğutma sistemi |
|
1 |
4 |
Hidrolik sistem |
|
1 |
5 |
Kalıp |
İstemci sağlar boyutu |
1 |
6 |
Denetim Masası |
|
1 |
7 |
Operasyon Masası |
|
1 |
