360 ° VFD Yükseltmeli Kaynak Tablası Kaldırma Kaynaklı Pozisyonlandırıcı ve Kaynak Sütun Bumu
Vurgulamak | Kaynak manipülatör,Kolon ve bom kaynak manipülatörler |
---|
1. Flanşlı kaynak pozisyonlayıcı / Kaldırma kaynaklı masa pozisyonlayıcı
Kaynak pozisyoner, pozisyoner kaynağı, pozisyonlayıcı, kaynak masası, kaynak tornalama tablası, döner tornalama makinesi, kafa-kuyruk pozisyonlayıcı, kaynak tornalama tablası, otomatik dönen kaynak masası, kaynak tornalama tablası, otomatik kaynak pozisyoner, döner tabla, yüksekliği ayarlanabilir kaynak tornalama tablası, eğilebilir kaynak tezgahı, tilt dönen tabla, eğme kaynak tornalama tablası.
2. Ana teknik parametre
Model ve Ürün | HBJ12 | HBJ30 | HBJ50 | HBJ100 | HBJ150 |
Nominal yükleme (kg) | 1200 | 3000 | 5000 | 10000 | 15000 |
Çalışma tezgahı çapı (mm) | Φ1200 | Φ1400 | Φ1500 | Φ1800 | Φ2000 |
Dönme hızı (d / d) | 0,11-1,1 | 0,11-1,1 | 0,09-0,9 | 0,03-0,3 | 0,03-0,3 |
Hız kontrolü | Dönüş Frekansı için Değişken Frekans Sürücüsü kontrolü | ||||
Döndürme hızı (d / dk) | 0.4 | 0.23 | 0.2 | 0.14 | 0.14 |
Devirme açısı (°) | 0-120 | ||||
Dönen motor gücü (kW) | 0.75 | 1.5 | 2.2 | 3 | 4 |
Motor gücünün devrilmesi (kW) | 1.5 | 2.2 | 3 | 4 | 5.5 |
Maksimum ekzantriklik mesafesi (mm) | 200 | ||||
Maksimum ağırlık merkezi mesafesi (mm) | 250 | 300 | 400 | 500 | |
Çalışma masası T yuvası miktarı | 6 |
3. Tanım

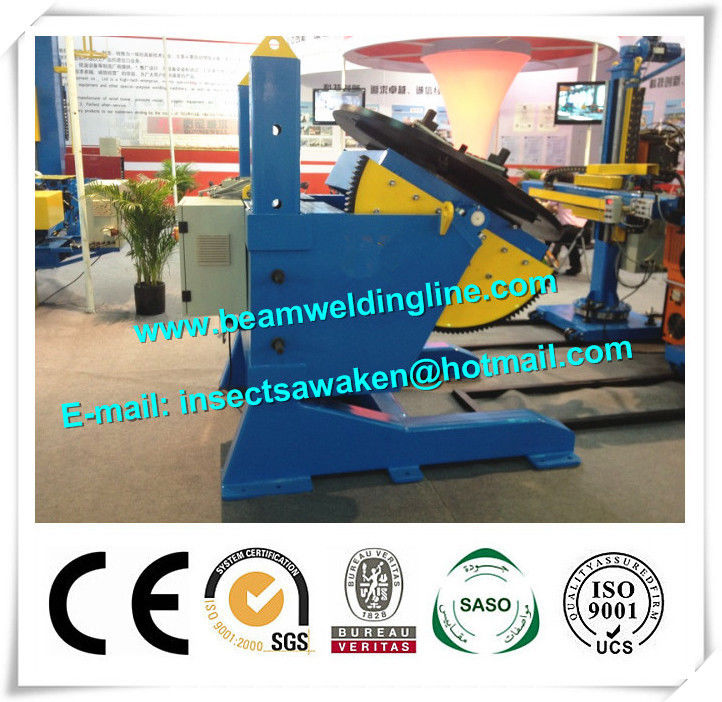

● Flanş kaynak pozisyeri / Asansör kaynak tablası esas olarak çalışma tezgahı döner ünitesi ve devirme ünitesinden oluşur. Çalışma masası kaldırma, eğme ve döndürme ile, çalışma masasına sabitlenen iş parçası kaynak ve montaj için ideal konuma getirilebilir.
● Flanş kaynak pozisyeri / Kaldırma kaynak tablası serileri, yana yatırma tipi, baştan kuyruk döner tipe, kafa ve kuyruk kaldırma döner tip, kafa ve kuyruk yatırma tipi, çift döner tip konumlandırıcıya bölünebilir. Pozisyoner, otomatik özel amaçlı kaynak merkezini gerçekleştirmek için kaynak kolonu ve bom ile çalışabilir. Robot çevre birimleri olarak otomatik kaynak gerçekleştirmek için robot ile de çalışabilir.
● Konumlayıcı, 0 ° ila 120 ° arasında eğilebilir, VFD ile 360 ° döndürülebilir.
● Konumlayıcıları müşterinin iş parçasına ve kaynak prosedürüne göre dizayn edebilir ve özelleştirebiliriz.
4. Uygulama
● Basınçlı kaplar
● Boru imalatı endüstrileri
● Rüzgar enerjisi imalatı
● Kimyasal ve yakıt depolama tankı imalatı
● Herhangi ağır silindirik iş
