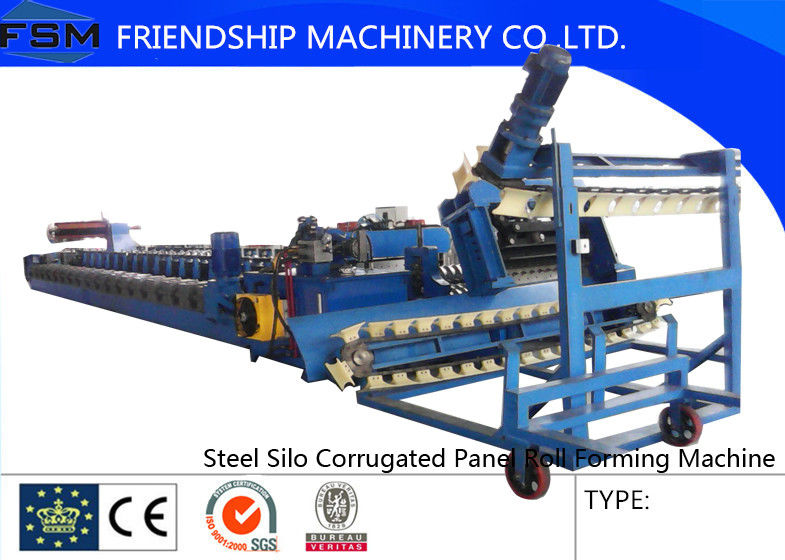

3 - 4mm Çelik Şekillendirme Makinesi Çelik Redüktör Şanzımanlı
Kalınlığı | 2-4mm | Genişlik | 1000mm |
---|---|---|---|
Tahrikli dişli | Vites kutusu | Açıcı | 10 ton |
PLC | dokunmatik ekranlı | Delik delme | Hidrolik delme |
Vurgulamak | çelik şekillendirme makinesi,tavan paneli rulo şekillendirme makinesi |
Ana Teknik
Bu hat, bobinli araba, kılavuz, şekillendirme, delme, eğme, kesme, basit yığınlayıcı içeren hidrolik dekompresyon içerir.
Malzeme besleme genişliği: maksimum 1250mm, Q235, maksimum kalınlık: 4mm.
Bobinli araba ile 1.Hidrolik Decoiler:
Maksimum besleme genişliği | 300-1250mm |
Maksimum yükleme kapasitesi | 10T |
Maksimum bobin çapı | 1500mm |
İç bobin çapı | 460-560mm |
2. Ana Şekillendirme makinesi:
3.Incl. çelik levha besleme ve kılavuz, manüel ayarlama merkezleme, rulo şekillendirme.
Tek dalga yüksekliğinin ve mesafesinin hassaslığı: ± 2mm
Levha şekillendikten sonra, plaka yüzeyi ve kenar pürüzsüz, açık çizik yok.
Şekillendirme istasyonu: Toplam 20 istasyon (16 istasyon, yeniden şekillendirme için 2 istasyon, ilk istasyon silindiri besleme fonksiyonuna sahiptir, iki uçlu silindir yönlendirici işlevi vardır), rulo malzeme GCr15.
Motor: 2 takım, her biri 15kw.
Hız: 6-15mm / dakika delme dahil, kesim dahil değildir.
Makine yapısı: Her istasyon için sütun ve şanzıman tahriki.
Kontrol: PLC Uzaktan Kumandalı Tayvan Deltası, dokunmatik ekranlı Çin markası.
4. Parçanın kesilmesi: Kesintisiz izleme delme Servo motor 5.5kw, enkoder, vidalı şanzıman Çin Hidrolik istasyonu Delme hassasiyeti: Delik: + 0.3mm; delik mesafesi (genişlik yönü): ± 1mm delik mesafesi (uzunluk yönü): ± 2mm Vida deliği: pürüzsüz, şekli iyi Zımbalama ölümü: Cr12MoV malzeme, ısıl işlem, 60-62HRC. Bir takım delme kafası bir satırla. |
5.Kurma makinesi Eğri yol: üç makaralı kavis Besleme genişliği: 1500mm Hız: ana şekillendirme makinesi ile aynı hız. Maksimum kavisli çap: 2m. Yapı: stand sütunu. |
6.Kaplama parçası: Delme kısmı ile hidrolik istasyonunu paylaşın. Kesme yolu: hidrolik kesme, kesme açısı ayarlanabilir, kavisli olabilir. Uzunluk doğruluğu: ± 2mm; Kesme bıçağı: Cr12MoV, ısıl işlem, 60-62HRC |
7.Stacker |
8.Dinlenen Ürünler |
