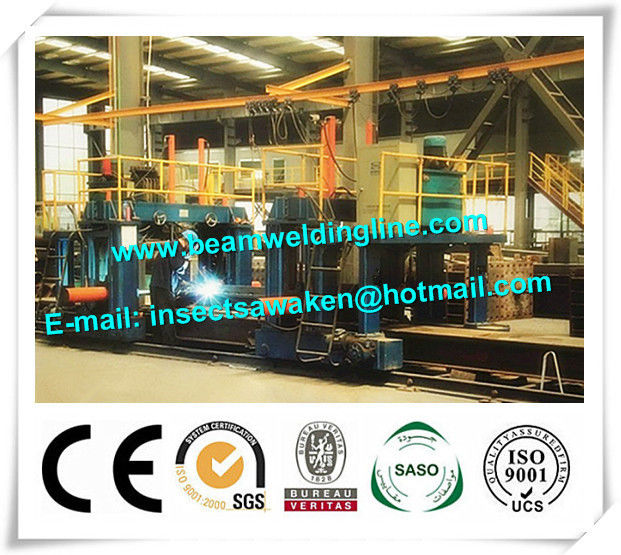

Star Beam Otomatik Montaj Makinesi Kaynak Hattı Güçlü Motor

Montaj işlemi sırasında yıldız kirişin (1 adet H kirişli ve 2 adet T kirişi dahil olmak üzere) montajı yapılır. H kirişi çalışma masasına sabitlenir, her iki taraftaki 2 adet T kiriş ana H kirişi ağına bağlanır , kilitleme bloğu (T kirişini destekleyin) farklı yüksekliklere uyacak şekilde önceden hazırlanacak, ana silindirlerdeki üst silindirler ve yan silindirler ayrı ayrı T kirişi ağzına ve kiriş flanşına basacak ve daha sonra işçiye elle montaj yapabilecektir.

Genellikle, birlikte çalışmak için iki takım yıldız kiriş birleştirme makinesine ihtiyaç duyarlar, T kirişini H kirişine sıkıştırabilir ve bağlarlar ve daha sonra işçiler bitmiş bir yıldız kirişi elde etmek için iki set makinesinin ortasında manevra yaparlar.

2. Teknik parametre

● Yıldız kiriş boyutu: 200 * 200 ila 1500 * 1500mm

● Kalınlık aralığı: 6-50mm

● Yıldız kiriş uzunluğu: 3000-12000mm

● Çerçeve hareket hızı: 0.4-4.0m / dak

● Hidrolik sistem basıncı: 14Mpa

● Sol ve sağ silindir basıncı: 30T

● Sol ve sağ silindir stroku: 500mm

● Üst silindir basıncı: 2T

● Üst silindir stroku: 600mm

● Hareket eden motor: 1.5KW * 2

● Yağ pompası motoru: 7.5KW
